# 浏览器渲染流程 | ||
|
||
本文主要包含以下内容: | ||
|
||
- 浏览器渲染整体流程 | ||
- _DOM_ 树的形成 | ||
- _CSSOM_ 树的形成 | ||
- 生成渲染树 | ||
- 阻塞渲染 | ||
- 重绘和回流 | ||
|
||
- 现代浏览器的优化机制 | ||
- 减少回流和重绘的方式 | ||
|
||
## 浏览器渲染整体流程 | ||
|
||
整个页面可以看做是一幅画,这幅画是由浏览器绘制出来的,浏览器绘制这幅画的过程称之为渲染。 | ||
|
||
渲染是一件复杂的工作,它大致分为以下几个过程: | ||
|
||
1. 解析 _HTML_,生成 _DOM_ 树,解析 _CSS_,生成样式规则树 | ||
2. 将 _DOM_ 树和样式规则树结合,生成渲染树( _Render Tree_ ) | ||
3. 根据生成的渲染树,确定元素的布局信息(元素的尺寸、位置),**这一步称之为 _reflow_,译作回流或重排** | ||
4. 根据渲染树和布局信息,生成元素的像素信息(元素横纵的像素点,左上角的偏移量、每个像素的颜色等)。**这一步称之为 _repaint_,译作重绘** | ||
5. 将像素信息提交到 _GPU_ 完成屏幕绘制 | ||
|
||
当元素的布局信息发生变化时,会导致回流。当元素的像素信息发生变化时,会导致重绘。回流一定会导致重绘,因为布局信息的变化一定会导致像素信息的变化。 | ||
|
||
在实际开发中,获取和设置元素尺寸、位置均会导致回流和重绘,而仅设置元素的外观(比如背景颜色)则只会导致重绘,不会导致回流。 | ||
|
||
回流是一项繁琐的工作,会降低效率,因此在开发中,应该尽量避免直接获取和设置元素的尺寸、位置,尽量使用变量来保存元素的布局信息。 | ||
|
||
下面,我们将具体来看一下浏览器在渲染页面时每一个步骤。 | ||
|
||
## _DOM_ 树的形成 | ||
|
||
当我们打开一个网页时,浏览器都会去请求对应的 _HTML_ 文件。虽然平时我们写代码时都会分为 _HTML、CSS、JS_ 文件,也就是字符串,但是计算机硬件是不理解这些字符串的,所以在网络中传输的内容其实都是 _0_ 和 _1_ 这些字节数据。 | ||
|
||
当浏览器接收到这些字节数据以后,它会将这些字节数据转换为字符串,也就是我们写的代码。 | ||
|
||
![](https://xiejie-typora.oss-cn-chengdu.aliyuncs.com/2021-11-20-091349.png#alt=image-20211120171348433) | ||
|
||
当数据转换为字符串以后,浏览器会先将这些字符串通过词法分析转换为标记( _token_ ),这一过程在词法分析中叫做标记化( _tokenization_ )。 | ||
|
||
那么什么是标记呢? | ||
|
||
这其实属于编译原理这一块的内容了。简单来说,标记还是字符串,是构成代码的最小单位。这一过程会将代码分拆成一块块,并给这些内容打上标记,便于理解这些最小单位的代码是什么意思。 | ||
|
||
![](https://xiejie-typora.oss-cn-chengdu.aliyuncs.com/2021-11-20-091409.png#alt=image-20211120171408897) | ||
|
||

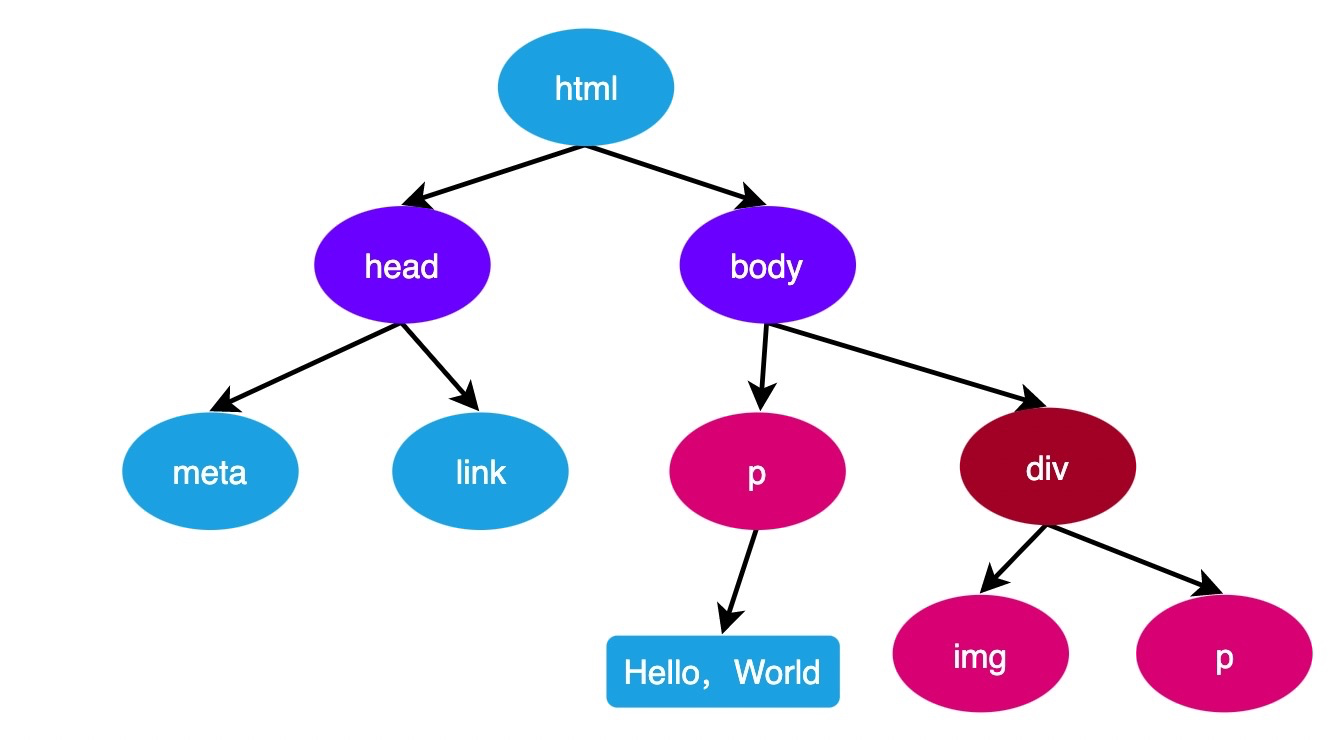

当结束标记化后,这些标记会紧接着转换为 _DOM_ 节点,之后所有的 _DOM_ 节点会根据彼此之间的关系形成一颗 _DOM_ 节点树。 | ||
|
||
![](https://xiejie-typora.oss-cn-chengdu.aliyuncs.com/2021-11-20-091428.png#alt=image-20211120171428854) | ||
|
||
以上就是浏览器从网络中接收到 _HTML_ 文件然后一系列的转换过程。 | ||
|
||
![](https://xiejie-typora.oss-cn-chengdu.aliyuncs.com/2021-11-20-091451.png#alt=image-20211120171451336) | ||
|
||
## _CSSOM_ 树的形成 | ||
|
||

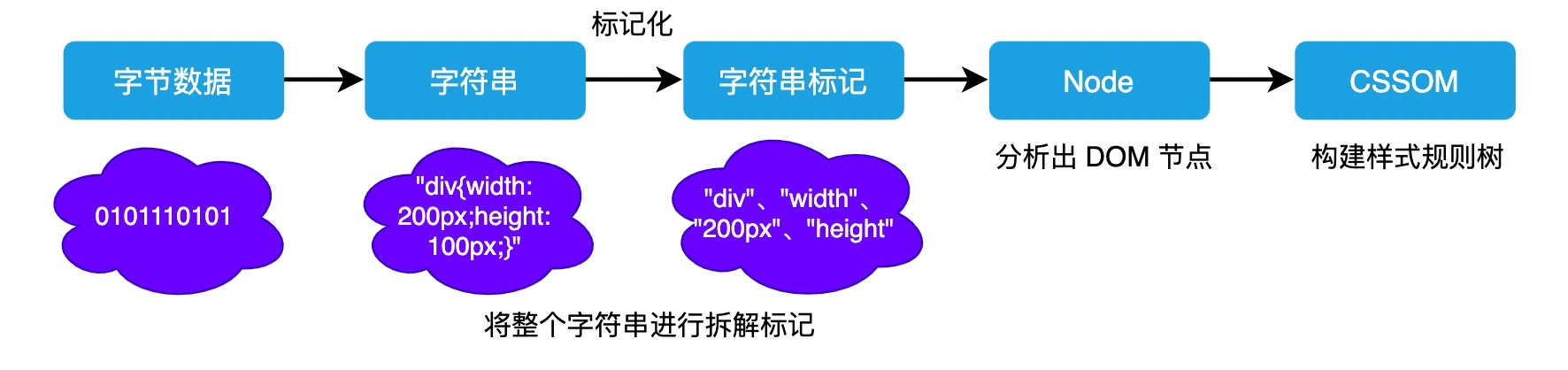

接下来是转换 _CSS_ 到 _CSSOM_ 树的过程。整体流程和上面类似: | ||
|
||
![](https://xiejie-typora.oss-cn-chengdu.aliyuncs.com/2021-11-20-091510.png#alt=image-20211120171510677) | ||
|
||
在这一过程中,浏览器会确定每一个节点的样式到底是什么,并最终生成一颗样式规则树,这棵树上面记录了每一个 _DOM_ 节点的样式。 | ||
|
||
![](https://xiejie-typora.oss-cn-chengdu.aliyuncs.com/2021-11-20-091530.png#alt=image-20211120171529844) | ||
|
||
将 _CSS_ 从字节数据转换为 _CSSOM_ 这一过程其实是很消耗资源的。因为样式你可以自行设置给某个节点,也可以通过继承获得。在这一过程中,浏览器需要递归 _CSSOM_ 树,然后确定具体的元素到底是什么样式。 | ||
|
||
举个例子: | ||
|
||
```html | ||
<div> | ||
<a href="#"> | ||
<span></span> | ||
</a> | ||
</div> | ||
``` | ||
|
||
```css | ||
span { | ||
color: red; | ||
} | ||
|
||
div > a > span { | ||
color: red; | ||
} | ||
``` | ||
|
||
对于第一种设置样式的方式来说,浏览器只需要找到页面中所有的 _span_ 标签然后设置颜色。 | ||
|
||
但是对于第二种设置样式的方式来说,浏览器首先需要找到所有的 _span_ 标签,然后找到 _span_ 标签上的 _a_ 标签,最后再去找到 _div_ 标签,然后给符合这种条件的 _span_ 标签设置颜色,这样的递归过程就很复杂。 | ||
|
||
所以我们应该尽可能的避免写过于具体的 _CSS_ 选择器,然后对于 _HTML_ 来说也尽量少的添加无意义标签,保证层级扁平。 | ||
|
||
## 生成渲染树 | ||
|
||

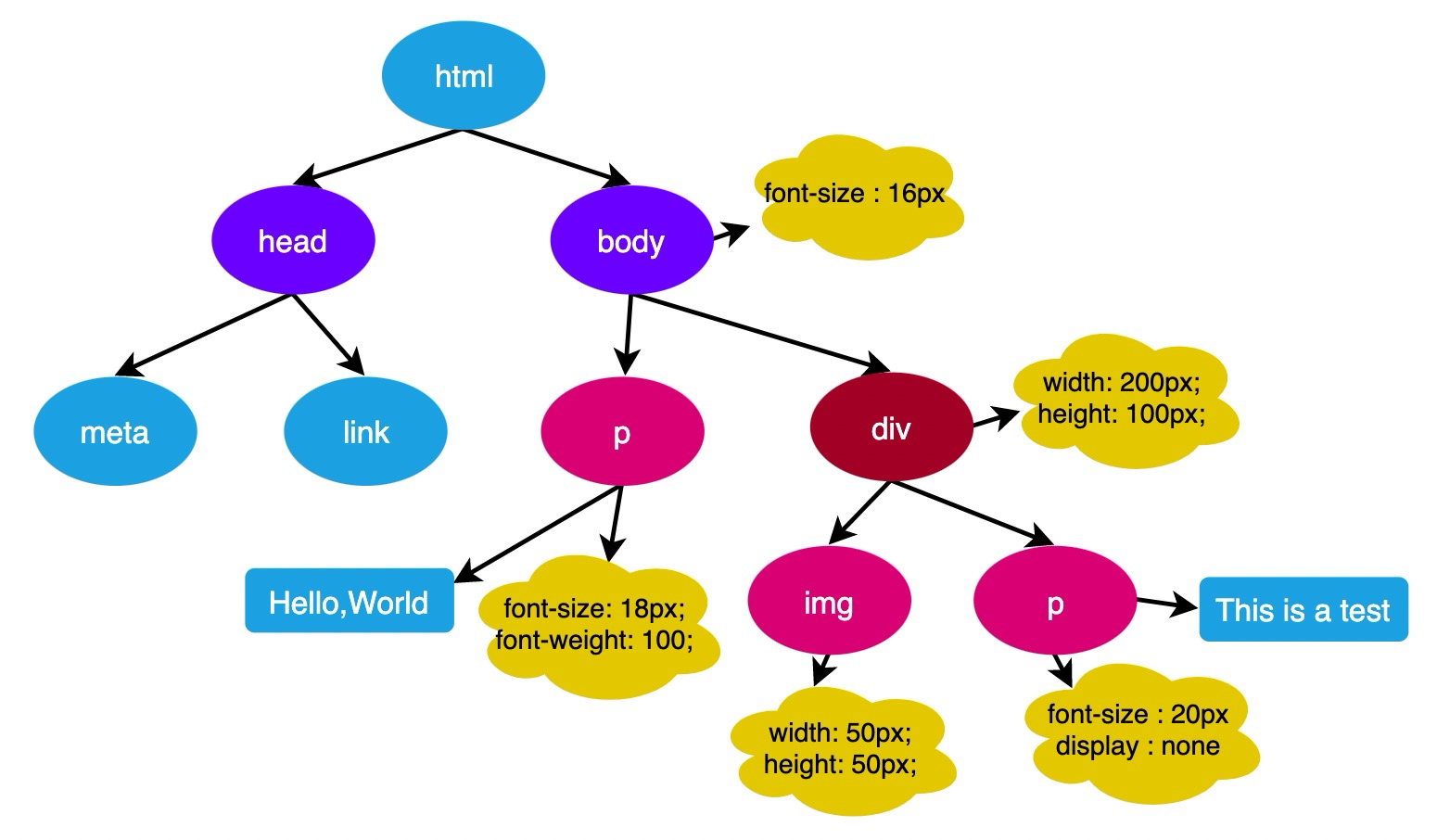

当我们生成 _DOM_ 树和 _CSSOM_ 树以后,就需要将这两棵树组合为渲染树( _Render Tree_ )。 | ||
|
||
![](https://xiejie-typora.oss-cn-chengdu.aliyuncs.com/2021-11-20-091551.png#alt=image-20211120171550663) | ||
|
||
在这一过程中,不是简单的将两者合并就行了。渲染树只会包括需要显示的节点和这些节点的样式信息,如果某个节点是 _display: none_ 的,那么就不会在渲染树中显示。 | ||
|
||
当浏览器生成渲染树以后,就会根据渲染树来进行布局(也可以叫做回流),之后确定每一个像素点的信息(重绘),然后调用 _GPU_ 绘制,合成图层,显示在屏幕上。对于这一部分的内容因为过于底层,还涉及到了硬件相关知识,这里就不再继续展开内容了。 | ||
|
||
## 阻塞渲染 | ||
|
||
首先渲染的前提是已经生成了渲染树( _Render Tree_ )。而生成渲染树的前提是生成了 _DOM_ 树和 _CSSOM_ 样式规则树。 | ||
|
||
所以如果想要渲染的速度加快,我们就应该降低要渲染的文件的大小,并且 _HTML_ 节点的层级扁平化(没有无意义的标签),优化选择器。 | ||
|
||
当浏览器在解析到 _script_ 标签时,会暂停构建 _DOM_,原因很简单,因为 _JS_ 能够修改 _DOM_ 节点,所以浏览器会先执行 _JS_ 代码,当 _JS_ 代码执行完成后才会从暂停的地方重新开始。 | ||
|
||
也就是说,如果你想首屏渲染的越快,就越不应该在首屏就加载 _JS_ 文件,这也是都建议将 _script_ 标签放在 _body_ 标签底部的原因。 | ||
|
||
另外,在现代浏览器中,为我们提供了新的方式来避免 _JS_ 代码阻塞渲染的情况: | ||
|
||
- _async_ | ||
- _defer_ | ||
- _prefetch_ | ||
- _preload_ | ||
|
||
关于这几种方式的区别,我们在另外一篇文章中再具体来看。 | ||
|
||
## 重绘和回流 | ||
|
||
重绘和回流会在我们设置节点样式时频繁出现,同时也会很大程度上影响性能。 | ||
|
||
- 重绘:当节点需要更改外观而不会影响布局的,比如改变 _color_ 就叫称为重绘 | ||
- 回流:布局或者几何属性需要改变就称为回流。 | ||
|
||
**回流必定会发生重绘,重绘不一定会引发回流。**因此回流所需的成本比重绘高得多,改变父节点里的子节点很可能会导致父节点的一系列回流。 | ||
|
||
当页面布局和几何信息发生变化的时候,就需要回流。比如以下情况: | ||
|
||
- 添加或删除可见的 _DOM_ 元素 | ||
|
||
- 元素的位置发生变化 | ||
|
||
- 元素的尺寸发生变化(包括外边距、内边框、边框大小、高度和宽度等) | ||
|
||
- 内容发生变化,比如文本变化或图片被另一个不同尺寸的图片所替代。 | ||
|
||
- 页面一开始渲染的时候(这肯定避免不了) | ||
|
||
- 浏览器的窗口尺寸变化(因为回流是根据视口的大小来计算元素的位置和大小的) | ||
|
||
### 现代浏览器的优化机制 | ||
|
||
现代的浏览器都是很聪明的,由于每次重排(回流)都会造成额外的计算消耗,因此大多数浏览器都会通过队列化修改并批量执行来优化重排过程。 | ||
|
||
浏览器会将修改操作放入到队列里,直到过了一段时间或者操作达到了一个阈值,才清空队列。 | ||
|
||
但是,当你获取布局信息的操作的时候,会强制队列刷新,比如当你访问以下属性或者使用以下方法: | ||
|
||
- _offsetTop、offsetLeft、offsetWidth、offsetHeight_ | ||
|
||
- _scrollTop、scrollLeft、scrollWidth、scrollHeight_ | ||
|
||
- _clientTop、clientLeft、clientWidth、clientHeight_ | ||
|
||
- _getComputedStyle( )_ | ||
|
||
- _getBoundingClientRect_ | ||
|
||
更多会触发回流的属性和方法可以参阅:_[https://gist.github.com/paulirish/5d52fb081b3570c81e3a](https://gist.github.com/paulirish/5d52fb081b3570c81e3a)_ | ||
|
||
### 减少回流和重绘的方式 | ||
|
||
接下来,让我们谈谈如何减少回流和重绘。 | ||
|
||
#### 1. 最小化重绘和回流 | ||
|
||
由于重绘和重排可能代价比较昂贵,因此最好就是可以减少它的发生次数。为了减少发生次数,我们可以合并多次对 _DOM_ 和样式的修改,然后一次处理掉。考虑这个例子: | ||
|
||
```javascript | ||
const el = document.getElementById('test'); | ||
el.style.padding = '5px'; | ||
el.style.borderLeft = '1px'; | ||
el.style.borderRight = '2px'; | ||
``` | ||
|
||
例子中,有三个样式属性被修改了,每一个都会影响元素的几何结构,引起回流。 | ||
|
||
当然,大部分现代浏览器都对其做了优化,因此,只会触发一次重排。但是如果在旧版的浏览器或者在上面代码执行的时候,有其他代码访问了布局信息(上文中的会触发回流的布局信息),那么就会导致三次重排。 | ||
|
||
因此,我们可以合并所有的改变然后依次处理,比如我们可以采取以下的方式。 | ||
|
||
使用 _cssText_ | ||
|
||
```javascript | ||
const el = document.getElementById('test'); | ||
el.style.cssText += 'border-left: 1px; border-right: 2px; padding: 5px;'; | ||
``` | ||
|
||
将要修改的 _CSS_ 样式写在一个样式类里面,然后通过添加和删除该样式类的方式来改变样式 | ||
|
||
```javascript | ||
const el = document.getElementById('test'); | ||
el.className += ' active'; | ||
``` | ||
|
||
#### 2. 批量修改 _DOM_ | ||
|
||
当我们需要对 _DOM_ 对一系列修改的时候,可以通过以下步骤减少回流重绘次数: | ||
|
||
1. 使元素脱离文档流 | ||
|
||
2. 对其进行多次修改 | ||
|
||
3. 将元素带回到文档中。 | ||
|
||
该过程的第一步和第三步可能会引起回流,但是经过第一步之后,对 _DOM_ 的所有修改都不会引起回流,因为它已经不在渲染树了。 | ||
|
||
有三种方式可以让 _DOM_ 脱离文档流: | ||
|
||
- 隐藏元素,应用修改,重新显示 | ||
|
||
- 使用文档片段( _document fragment_ )在当前 _DOM_ 之外构建一个子树,再把它拷贝回文档。 | ||
|
||
- 将原始元素拷贝到一个脱离文档的节点中,修改节点后,再替换原始的元素。 | ||
|
||
考虑我们要执行一段批量插入节点的代码: | ||
|
||
```javascript | ||
function appendDataToElement(appendToElement, data) { | ||
let li; | ||
for (let i = 0; i < data.length; i++) { | ||
li = document.createElement('li'); | ||
li.textContent = 'text'; | ||
appendToElement.appendChild(li); | ||
} | ||
} | ||
|
||
const ul = document.getElementById('list'); | ||
appendDataToElement(ul, data); | ||
``` | ||
|
||
如果我们直接这样执行的话,由于每次循环都会插入一个新的节点,会导致浏览器回流一次。 | ||
|
||
我们可以使用上面所提到的三种方式进行优化。 | ||
|
||
(1)隐藏元素,应用修改,重新显示 | ||
|
||
这个会在展示和隐藏节点的时候,产生两次重绘。 | ||
|
||
```javascript | ||
function appendDataToElement(appendToElement, data) { | ||
let li; | ||
for (let i = 0; i < data.length; i++) { | ||
li = document.createElement('li'); | ||
li.textContent = 'text'; | ||
appendToElement.appendChild(li); | ||
} | ||
} | ||
const ul = document.getElementById('list'); | ||
ul.style.display = 'none'; | ||
appendDataToElement(ul, data); | ||
ul.style.display = 'block'; | ||
``` | ||
|
||
(2)使用文档片段( _document fragment_ )在当前 _DOM_ 之外构建一个子树,再把它拷贝回文档 | ||
|
||
```javascript | ||
const ul = document.getElementById('list'); | ||
const fragment = document.createDocumentFragment(); | ||
appendDataToElement(fragment, data); | ||
ul.appendChild(fragment); | ||
``` | ||
|
||
(3)将原始元素拷贝到一个脱离文档的节点中,修改节点后,再替换原始的元素。 | ||
|
||
```javascript | ||
const ul = document.getElementById('list'); | ||
const clone = ul.cloneNode(true); | ||
appendDataToElement(clone, data); | ||
ul.parentNode.replaceChild(clone, ul); | ||
``` | ||
|
||
#### 3. 避免触发同步布局事件 | ||
|
||
上文我们说过,当我们访问元素的一些属性的时候,会导致浏览器强制清空队列,进行强制同步布局。 | ||
|
||
举个例子,比如说我们想将一个 _p_ 标签数组的宽度赋值为一个元素的宽度,我们可能写出这样的代码: | ||
|
||
```javascript | ||
function initP() { | ||
for (let i = 0; i < paragraphs.length; i++) { | ||
paragraphs[i].style.width = box.offsetWidth + 'px'; | ||
} | ||
} | ||
``` | ||
|
||
这段代码看上去是没有什么问题,可是其实会造成很大的性能问题。 | ||
|
||
在每次循环的时候,都读取了 _box_ 的一个 _offsetWidth_ 属性值,然后利用它来更新 _p_ 标签的 _width_ 属性。 | ||
|
||
这就导致了每一次循环的时候,浏览器都必须先使上一次循环中的样式更新操作生效,才能响应本次循环的样式读取操作。每一次循环都会强制浏览器刷新队列,一刷新队列就会引发回流和重绘。 | ||
|
||
我们可以优化为: | ||
|
||
```javascript | ||
const width = box.offsetWidth; | ||
function initP() { | ||
for (let i = 0; i < paragraphs.length; i++) { | ||
paragraphs[i].style.width = width + 'px'; | ||
} | ||
} | ||
``` | ||
|
||
#### 4. 复杂动画脱离文档流 | ||
|
||
对于复杂动画效果,由于会经常的引起回流重绘,因此,我们可以使用绝对定位,让它脱离文档流。否则会引起父元素以及后续元素频繁的回流。 | ||
|
||
#### 5. _CSS3_ 硬件加速( _GPU_ 加速 ) | ||
|
||
比起考虑如何减少回流重绘,我们更期望的是,根本不要回流重绘。 | ||
|
||
使用 _CSS3_ 硬件加速,可以让 _transform、opacity、filters_ 这些动画不会引起回流重绘。但是对于动画的其它属性,比如 _background-color_ 这些,还是会引起回流重绘的,不过它还是可以提升这些动画的性能。 | ||
|
||
常见的触发硬件加速的 _CSS_ 属性: | ||
|
||
- _transform_ | ||
|
||
- _opacity_ | ||
|
||
- _filters_ | ||
|
||
- _Will-change_ |
